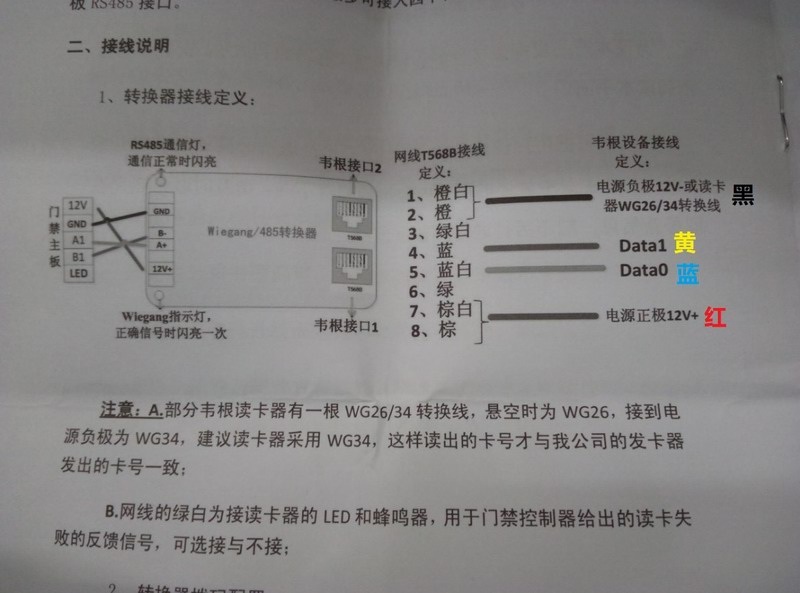

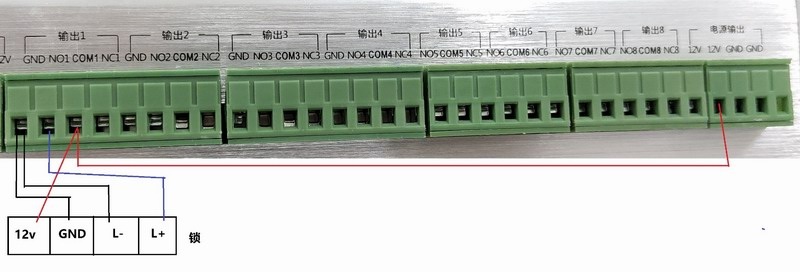

接线图

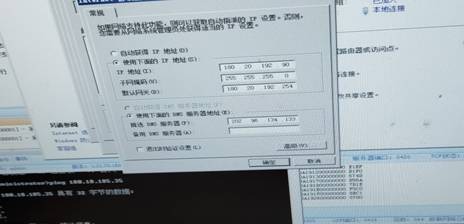

1.修改控制器参数

IP地址、子网掩码、网关要与网点录像机网络参数对应

上传IP地址：180.20.192.90

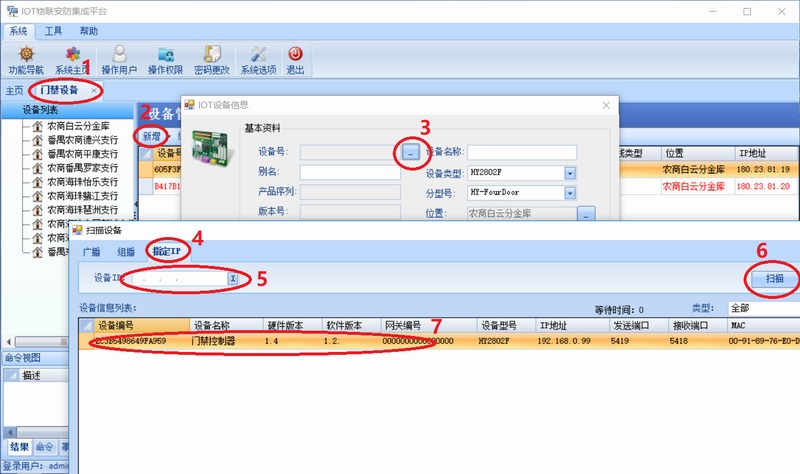

添加控制器

用指定IP搜索

2.

添加完成后，右键对应控制器，选择设备配置

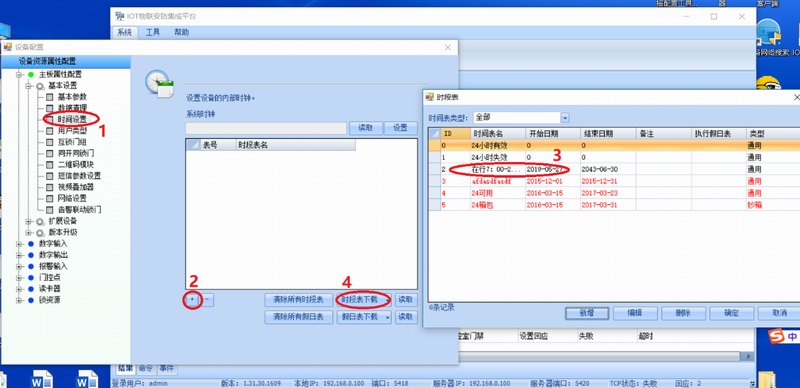

时间设置

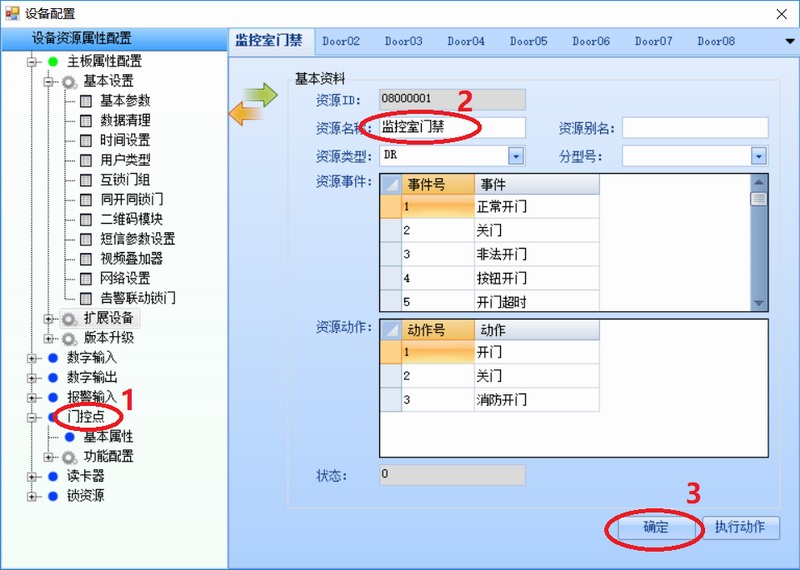

修改门控点名称

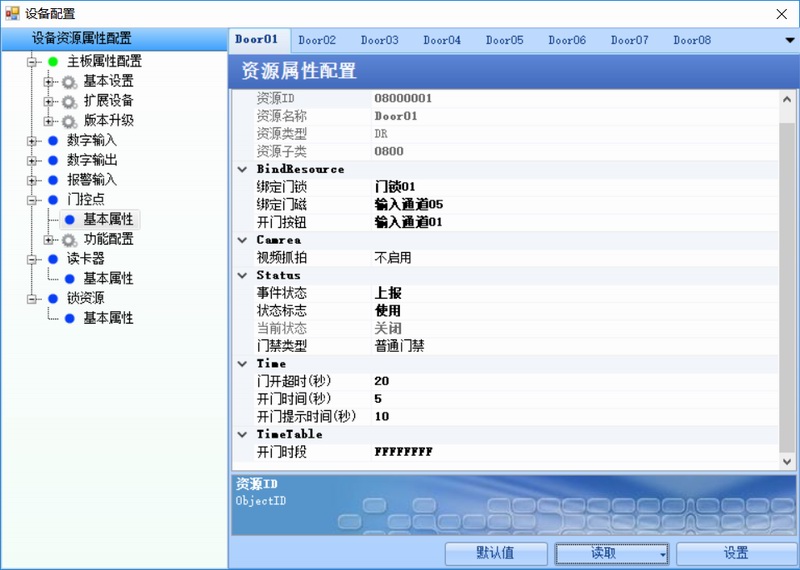

在基本属性，读取当前状态是否正常

时间表在监控中心调

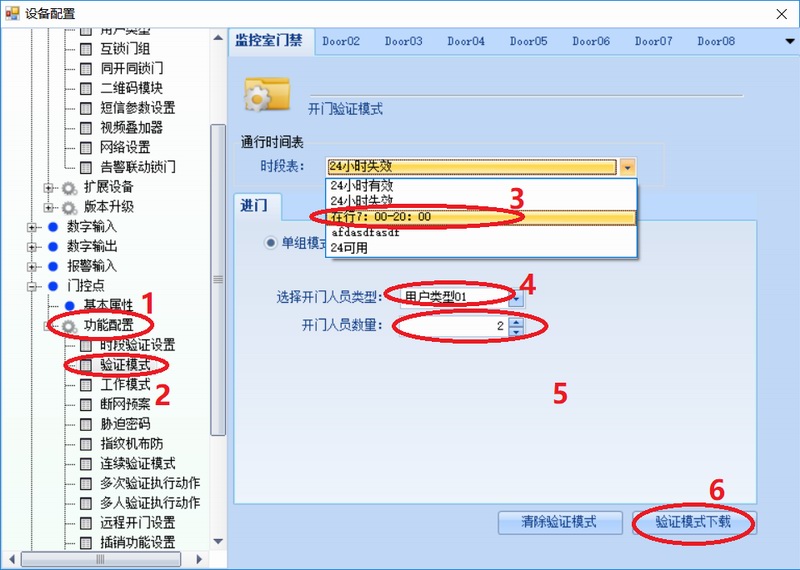

设置两人开门

时间表在监控中心调

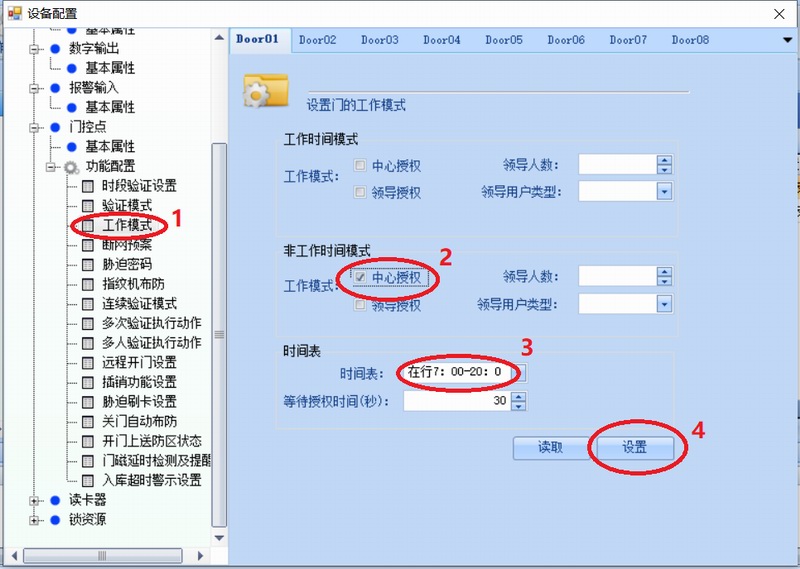

设置非工作时间中心远程开门

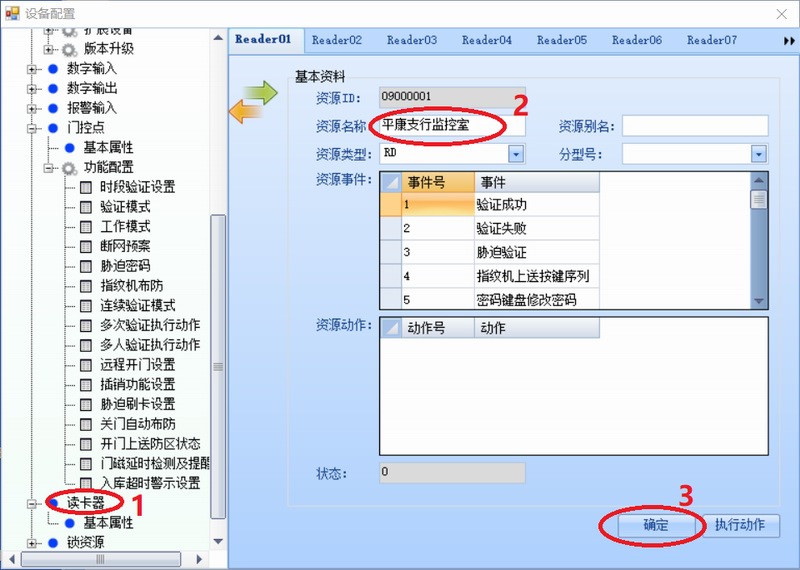

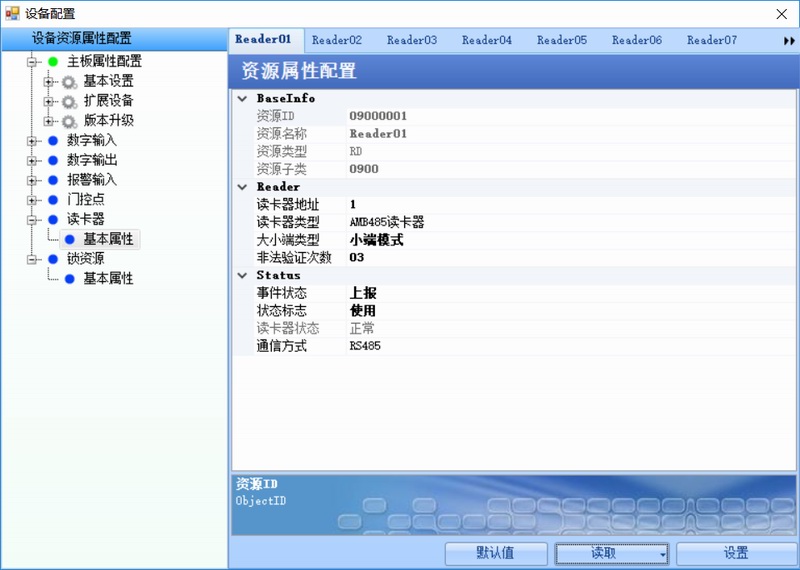

设置读卡器名称

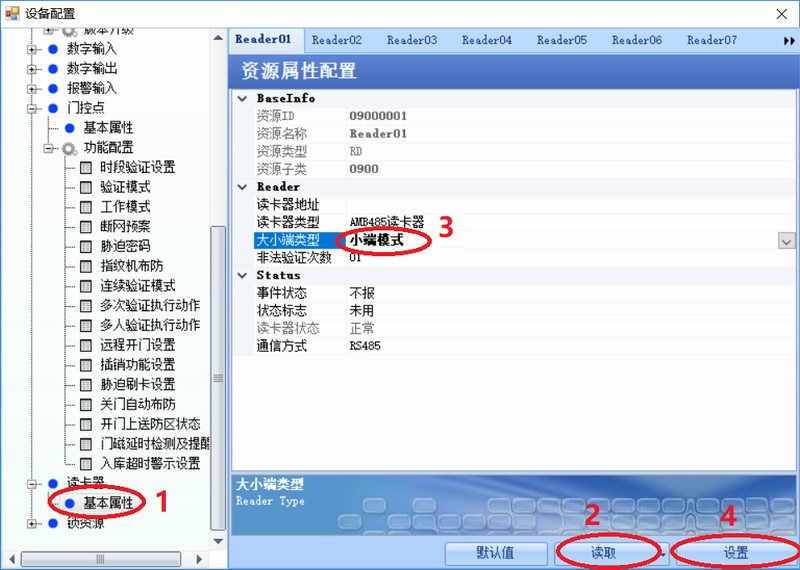

先读取当前状态，然后选择小端模式

转换器拨码：123↑   456↓    78↑

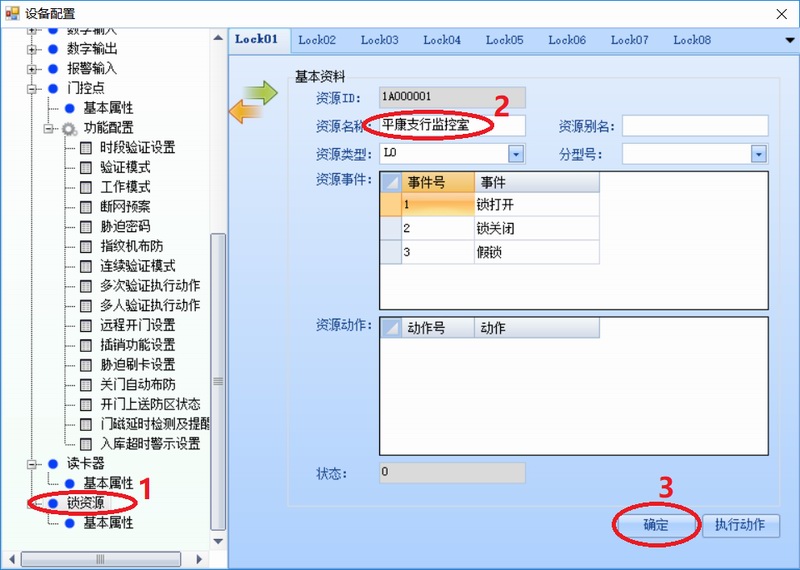

设置锁的名称

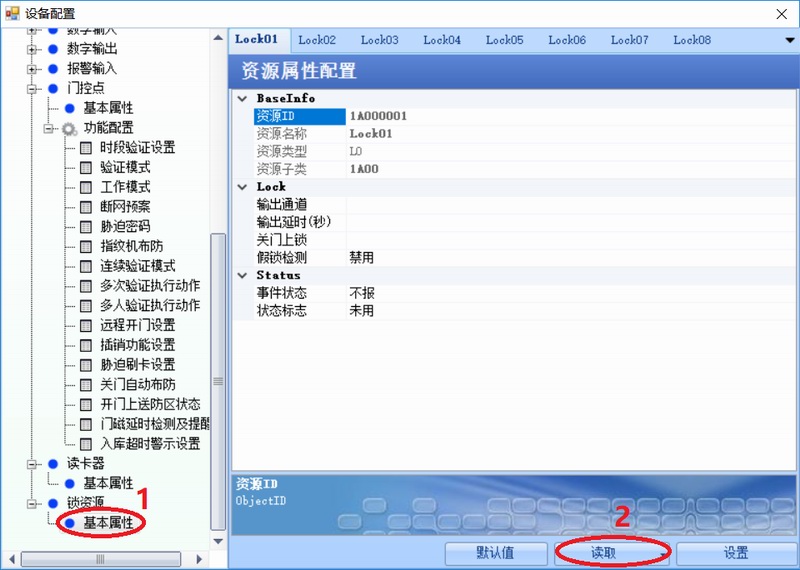

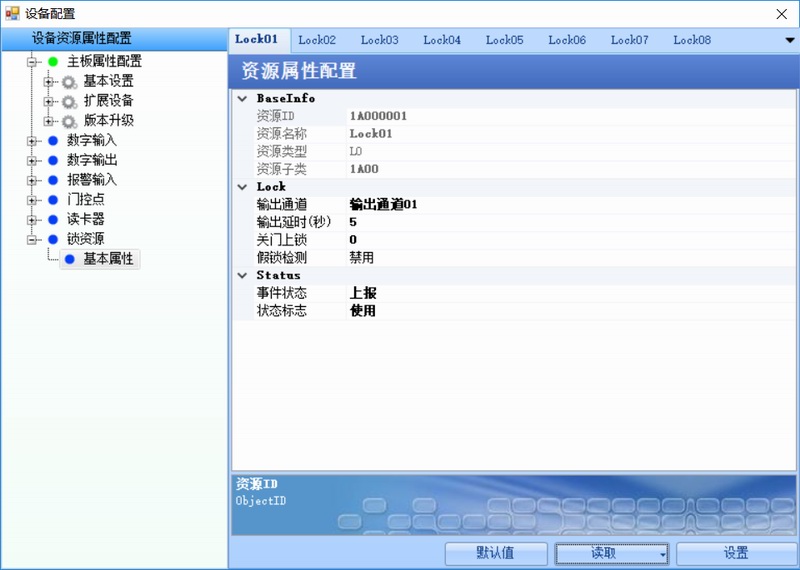

读取当前状态，看是否正常

时间表在监控中心调

下发设置时段表

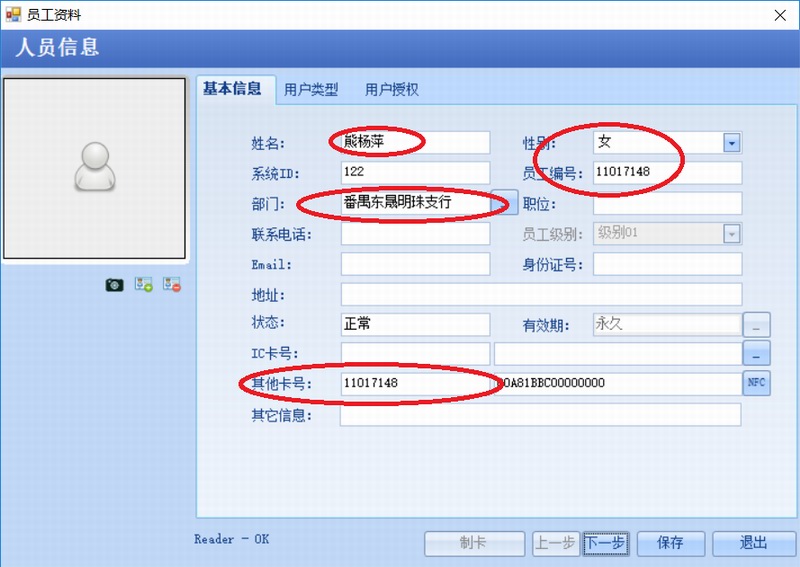

3.人员添加

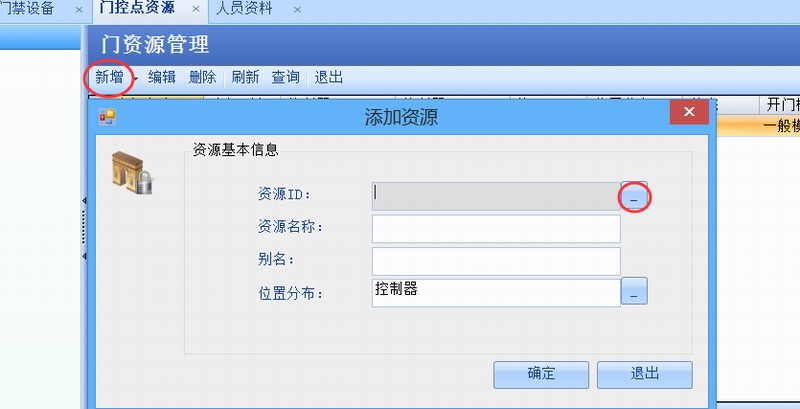

4.添加门控点

选择你想要控制的门

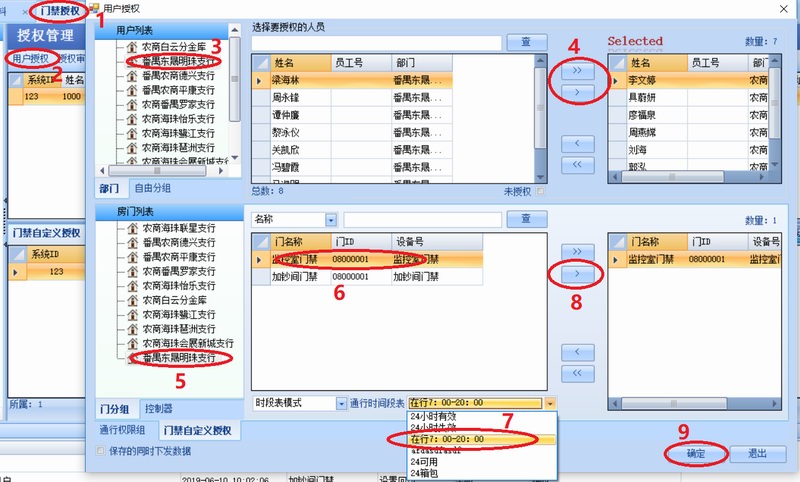

5.门禁授权

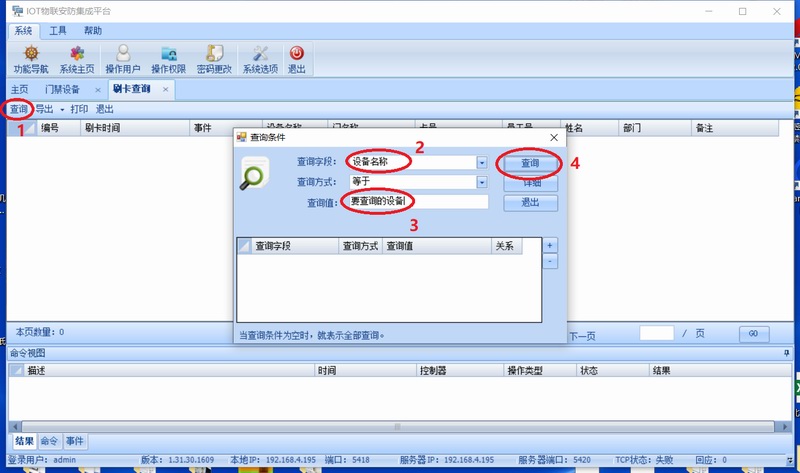

6. 刷卡记录查询
